J41W10K日标截止阀
J41W10K日标截止阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
产品型号：J41H/W
产品口径：DN15-300mm
产品压力：10K-20K
产品材质：铸铁、铸钢、不锈钢
工作温度：-29～550℃
应用范围：石油、化工、制药、化肥、电力行业等
驱动方式：手动、齿轮传动、电动、气动等
设计依据 | 日标系列 |
设计标准 | BS5351 |
法兰连接结构长度 | JIS B2002 |
连接法兰 | JIS B2212 B2214 |
试验和检验 | JIS B2003 |
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | Mpa | Mpa | Mpa | Mpa | |
公称压力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
20K | 5.8 | 4 | 4 | ||
零件名称 | 零部件材料 | ||||
阀体/阀盖 | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | |
闸板 | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | |
阀杆 | A182-F6a | A182-F11 | A182-F6a | A182-F316 | |
填料 | 柔性石墨/ Flexible Graphite | 聚四氟乙烯/PTFE | |||
垫片 | 18-8柔性石墨/18-8Flexible Graphite | ||||
螺栓 | A193-B7 | A193-B7 | A193-B7M | A193-B8 | |
适用温度 | -29~425℃ | -29~550℃ | -46~350℃ | -40~200℃ | |
适用介质 | 水，油品，蒸汽 | 蒸汽，油品 | 丙烷，乙烯 | 硝酸类 | |

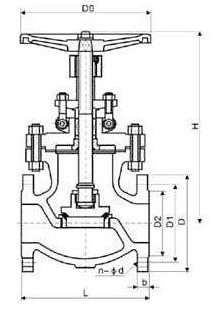

型号 | 规格（mm） | 尺寸（mm） | |||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | ||
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY | 1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | |
3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | ||
1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | ||
11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | ||
11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | ||
2″ | 50 | 203 | 155 | 120 | 100 | 16 | 4-Φ19 | ||
21/2″ | 65 | 216 | 175 | 140 | 120 | 18 | 4-Φ19 | ||
3″ | 80 | 241 | 185 | 150 | 130 | 18 | 8-Φ19 | ||
4″ | 100 | 292 | 210 | 175 | 155 | 18 | 8-Φ19 | ||
5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | ||
6″ | 150 | 406 | 280 | 240 | 215 | 22 | 8-Φ23 | ||
8″ | 200 | 495 | 330 | 290 | 265 | 22 | 12-Φ23 | ||
10″ | 250 | 622 | 400 | 355 | 325 | 24 | 12-Φ25 | ||
12″ | 300 | 698 | 445 | 400 | 370 | 24 | 16-Φ25 | ||
14″ | 350 | 787 | 490 | 445 | 415 | 26 | 16-Φ25 | ||
16″ | 400 | 914 | 560 | 510 | 475 | 28 | 16-Φ27 | ||
型号 | 规格（mm） | 尺寸 （mm） | |||||||
inch | DN | L | D | D1 | D2 | b | z- Φ d | ||
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K | 1/2″ | 15 | 152 | 95 | 70 | 52 | 14 | 4- Φ 15 | |
3/4″ | 20 | 178 | 100 | 75 | 58 | 16 | 4- Φ 15 | ||
1″ | 25 | 203 | 125 | 90 | 70 | 16 | 4- Φ 19 | ||
11/4″ | 32 | 216 | 135 | 100 | 80 | 18 | 4- Φ 19 | ||
11/2″ | 40 | 229 | 140 | 105 | 85 | 18 | 4- Φ 19 | ||
2″ | 50 | 267 | 155 | 120 | 100 | 22 | 8- Φ 19 | ||
21/2″ | 65 | 292 | 175 | 140 | 120 | 24 | 8- Φ 19 | ||
3″ | 80 | 318 | 200 | 160 | 135 | 26 | 8- Φ 23 | ||
4″ | 100 | 356 | 225 | 185 | 160 | 28 | 8- Φ 23 | ||
5″ | 125 | 400 | 270 | 225 | 195 | 30 | 8- Φ 25 | ||
6″ | 150 | 444 | 305 | 260 | 230 | 32 | 12- Φ 25 | ||
8″ | 200 | 559 | 350 | 305 | 275 | 34 | 12- Φ 25 | ||
10″ | 250 | 622 | 430 | 380 | 345 | 38 | 12- Φ 27 | ||
12″ | 300 | 711 | 480 | 430 | 395 | 40 | 16- Φ 27 | ||
14″ | 350 | 762 | 540 | 480 | 440 | 44 | 16- Φ 33 | ||
16″ | 400 | 864 | 605 | 540 | 495 | 46 | 16- Φ 33 | ||
